¡Plantillas de Cisco para que pueda comenzar de inmediato!

Los diagramas de red de Cisco se utilizan para visualizar la topología y el diseño de las redes de Cisco. Comúnmente utilizados por administradores de redes y sistemas y profesionales de TI, los diagramas de red de Cisco se dibujan utilizando símbolos e íconos de red de Cisco. Con Creately Network Diagram Software , puede crear fácilmente plantillas de Cisco simples, así como complejos ejemplos de topología de Cisco, utilizando símbolos e íconos de diagrama de red de Cisco diseñados profesionalmente disponibles en la aplicación.

A continuación, se recopilan algunas plantillas de Cisco útiles para que pueda comenzar a trabajar en sus diagramas de red de inmediato. Puede comenzar a editar simplemente haciendo clic en las plantillas de Cisco.

• Red doméstica avanzada de Cisco
• Red con varias VLAN y un servidor DHCP
• Implementación de cortafuegos de Internet
• Ejemplo de topología de VLAN con conmutador Cisco Catalyst 2950-24
• Control de tráfico saliente mediante una lista de acceso: ACL extendida
• Traducción de direcciones de red Ejemplo de Cisco
• Configuración de un ejemplo de Cisco de red privada virtual
• Configuración del teléfono VOIP: ejemplo de Cisco
• Estructura del centro de datos de Cisco
• Protocolo de árbol de expansión Ejemplo de Cisco
• Solución de Cisco para VMware Ver
• Vigilancia por video IP: diagrama de Cisco

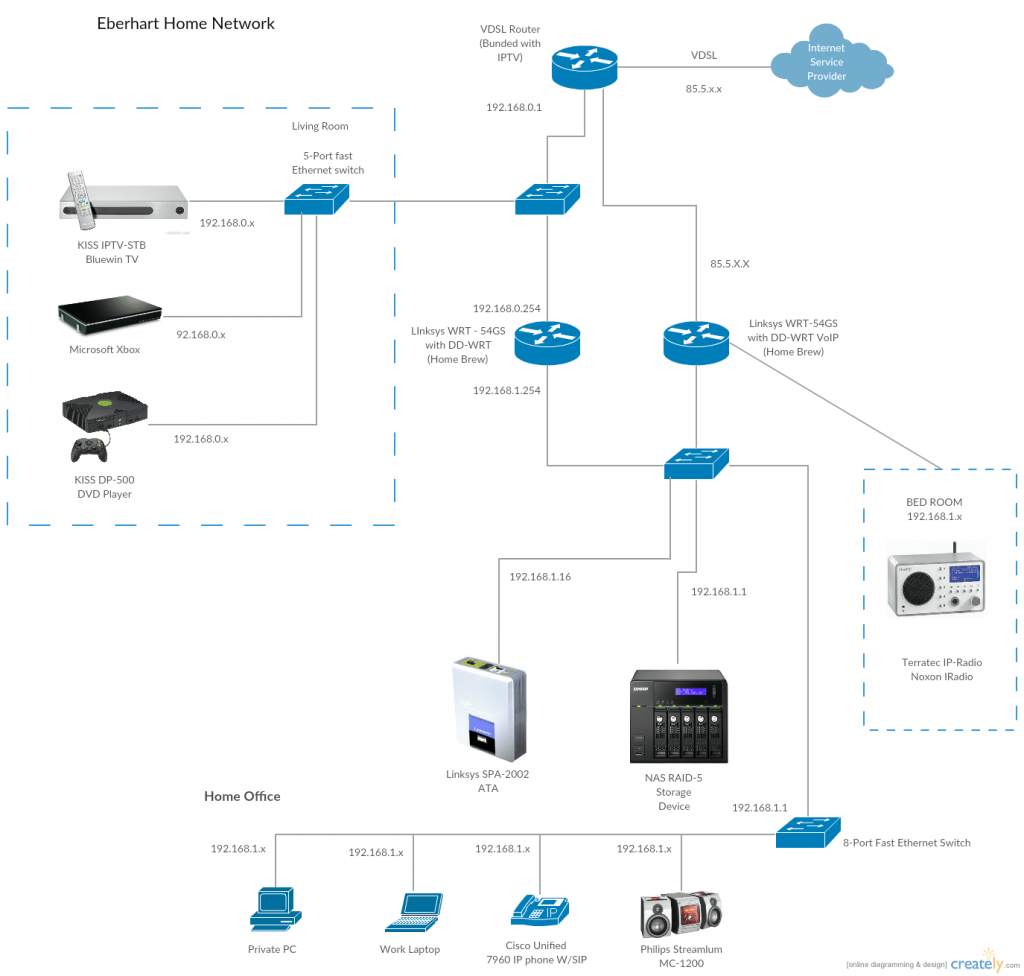

Red doméstica avanzada de Cisco

El siguiente ejemplo de Cisco, que está inspirado en el diagrama diseñado por Iwan Eberhart, ganador del Gran Premio de Cisco en su competencia por la mejor red doméstica general con equipos de Cisco, muestra una red doméstica avanzada. Ilustra cómo se configura la red doméstica para proporcionar acceso a Internet a diferentes dispositivos en un hogar, como TV, radio IP, telefonía IP, juegos de LAN doméstica, etc.

Haga clic en la imagen para modificar en línea

Red con varias VLAN y un servidor DHCP

Esta es una de las plantillas de Cisco de Creately que ilustra una pequeña red con subredes básicas. Muestra cómo puede tener un servidor DHCP para varias VLAN. Puede ampliar fácilmente este diagrama utilizando los íconos de diagrama de red de Cisco diseñados profesionalmente disponibles en la aplicación. Haga clic en la imagen para editar la plantilla en línea.

Haga clic en para modificarlo en línea

Implementación de cortafuegos de Internet

Esta es una de las plantillas de diagrama de red de Cisco que muestra la implementación de un firewall Cisco ASA en el perímetro de Internet. Se coloca un firewall de Internet para proteger los datos y recursos internos de la empresa de amenazas externas. Esto salvaguarda los servicios proporcionados por la DMZ y controla el tráfico del usuario a Internet. Simplemente haga clic en la imagen para usarla como plantilla o edítela en línea.

Haga clic para modificar en línea

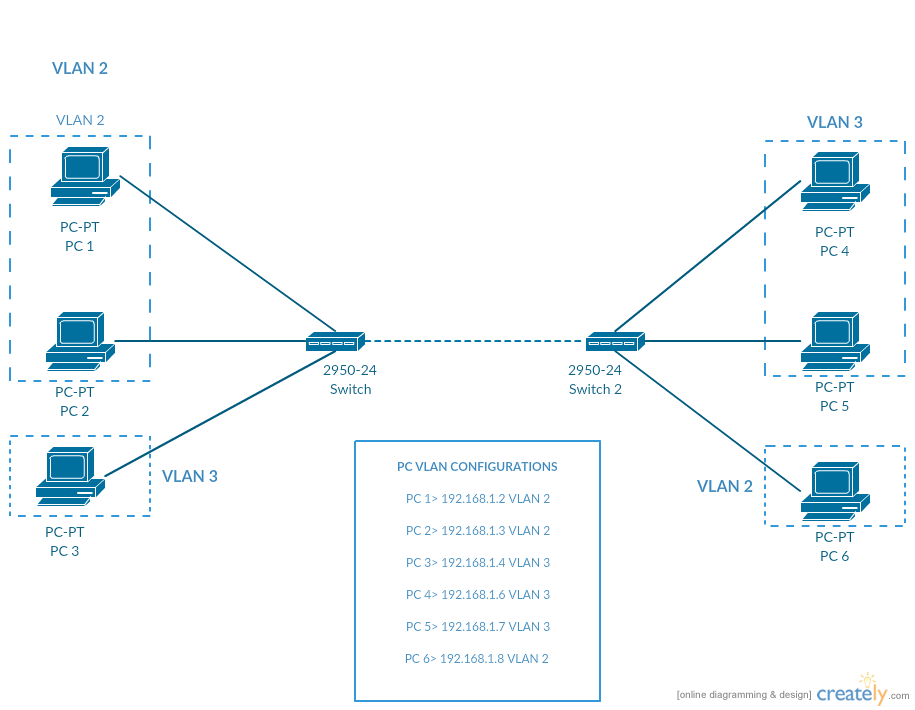

Ejemplo de topología de VLAN con conmutador Cisco Catalyst 2950-24

Esta es una de las plantillas de Cisco que representa una topología de VLAN. Aquí se utilizan 2950-24 switches, que pertenecen a la serie Cisco Catalyst 2950 que proporciona conectividad básica para grupos de trabajo a redes pequeñas y medianas, y 6 PC; y las configuraciones de PC VLAN se presentan en el cuadro debajo del diagrama. Simplemente haga clic en la imagen para editar la plantilla según sus propios requisitos.

Haga clic para modificar en línea

Control de tráfico saliente mediante una lista de acceso: ACL extendida

Con las listas de acceso, puede permitir el tráfico desde interfaces de menor seguridad o restringir el tráfico desde interfaces de mayor seguridad. A continuación se muestra uno de los ejemplos de Cisco que ilustra una lista de acceso saliente que se utiliza para permitir que los hosts de las redes internas accedan a un servidor web en la red externa. También evita que cualquier otro host llegue a la red externa. Para modificar esta plantilla, haga clic en la imagen.

Haga clic para modificar en línea

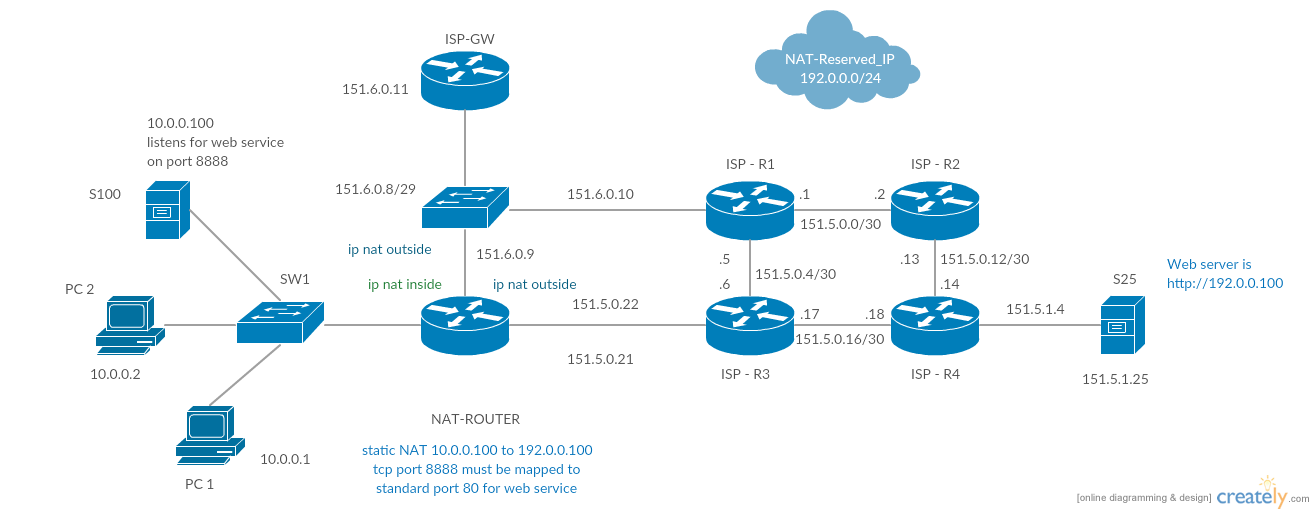

Traducción de direcciones de red Ejemplo de Cisco

La traducción de direcciones de red (NAT), que es una función de IOS, ayuda a traducir una dirección IP (xxxx) a una dirección IP diferente (yyyy). El siguiente ejemplo de red de Cisco representa un escenario de red común de configuración de una traducción de direcciones de red (NAT) en un enrutador de Cisco. Haga clic en la imagen para modificar la plantilla según sus requisitos.

Haga clic para modificar en línea

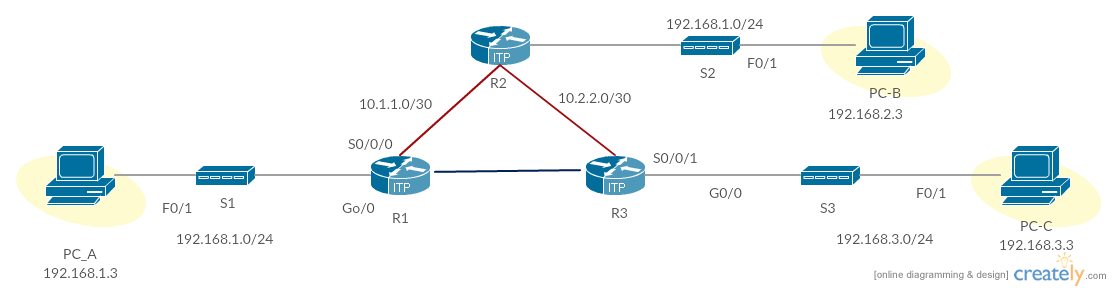

Configuración de un ejemplo de Cisco de red privada virtual

La siguiente plantilla de diagrama de red de Cisco es un ejemplo de configuración de una red privada virtual (VPN). Aquí se utilizan 2 enrutadores para admitir una VPN IPsec de sitio a sitio para el tráfico proveniente de sus propias LAN. El tráfico IPsec VPN pasará a través del tercer enrutador que no tiene conocimiento de la VPN. Haga clic en la plantilla de Cisco para usarla como plantilla o editarla en línea.

Haga clic para modificar en línea

Diagrama de red de Cisco de una configuración de teléfono VOIP

El siguiente ejemplo de Cisco muestra la configuración de un teléfono VOIP de Cisco. Muestra 4 Teléfonos IP conectados; dos teléfonos a la red 1 (Madang) y dos teléfonos a la red 2 (Lae). Para editar y ampliar este diagrama de red de Cisco, simplemente haga clic en la imagen.

Haga clic para modificar en línea

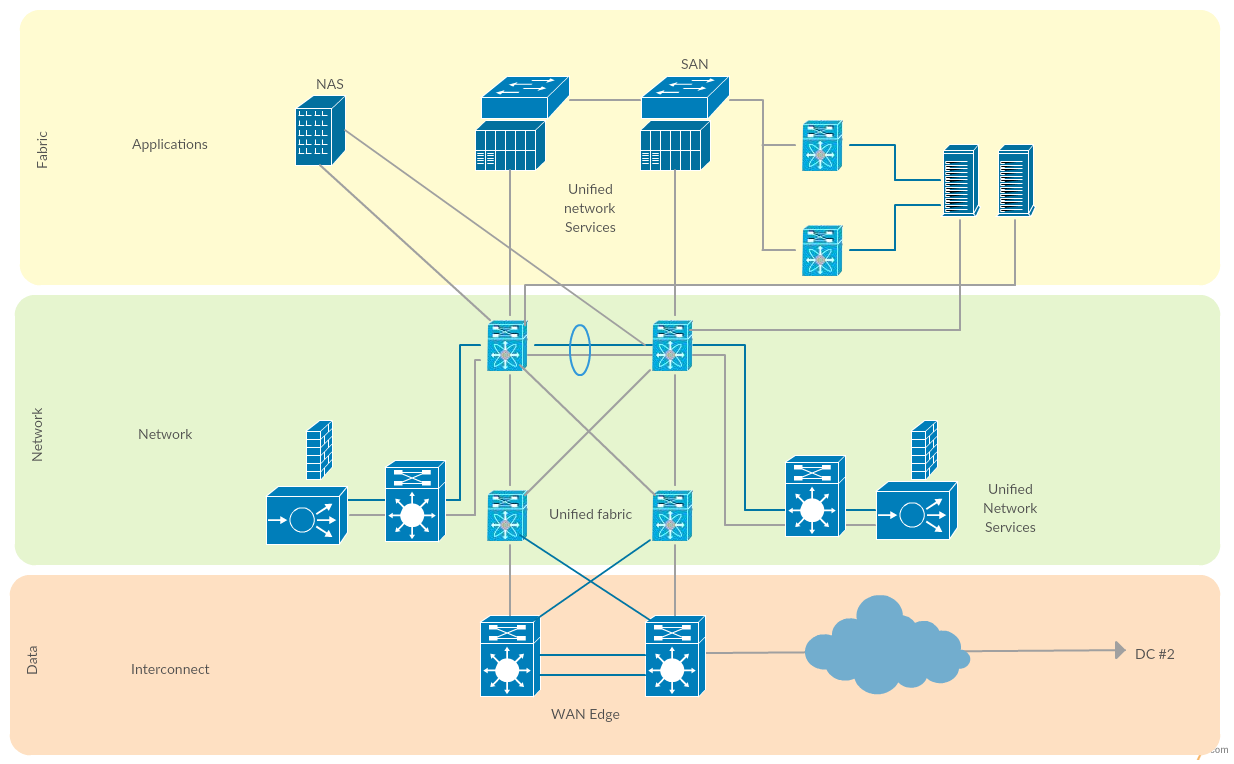

Estructura del centro de datos de Cisco

La siguiente plantilla de topología de Cisco es una visualización de una estructura de centro de datos de Cisco. Con los íconos del diagrama de red de Cisco en la aplicación, puede ampliar o modificar fácilmente esta plantilla. Haga clic en la imagen para comenzar de inmediato.

Haga clic para modificar en línea

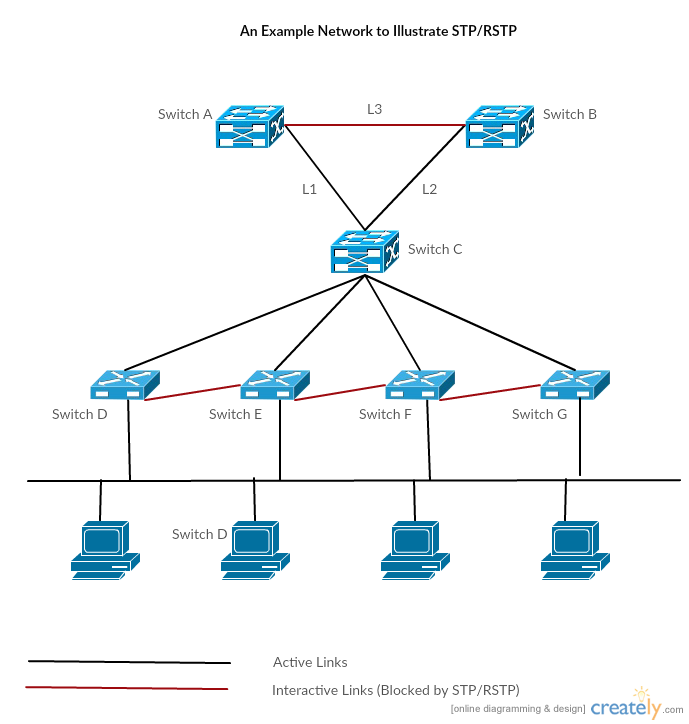

Protocolo de árbol de expansión Ejemplo de Cisco

La siguiente plantilla de red de Cisco es un protocolo de árbol de expansión (STP) que se implementa para evitar bucles de red e introducir redundancia en las conexiones de enlace. Haga clic en la imagen para comenzar a hacer cambios de acuerdo a sus requerimientos.

Haga clic para modificar en línea

Solución de Cisco para VMware Ver

Esta es una de las plantillas de topología de Cisco que representa una solución de Cisco para VMware View. Una descripción general de alto nivel, el diagrama ilustra tres funciones principales de VMware View (View Agent, View Client y View Connection Server) que se utilizan en la validación de la solución de Cisco. Simplemente haga clic en la plantilla de Cisco para usarla como plantilla.

Haga clic para modificar en línea

Vigilancia por video IP: diagrama de Cisco

A continuación se muestra una de las plantillas de Cisco que muestra una topología de virtualización donde se muestran los comandos de configuración relevantes. La plantilla se puede utilizar para segmentar los dispositivos de videovigilancia IP y los puntos finales de la tabla de enrutamiento global. Haga clic en la imagen para comenzar a editar la plantilla según sus necesidades.

Haga clic para modificar en línea

Más plantillas de Cisco

Si bien el software de diagrama de red de Cisco de Creately puede ayudarlo a dibujar diagramas de red de Cisco fácilmente, sus plantillas de Cisco diseñadas profesionalmente en la comunidad definitivamente le ahorrarán mucho tiempo. Dado que actualizamos constantemente nuestra comunidad de diagramas, no olvide consultarla de vez en cuando.
