Todo lo que necesita saber sobre los diagramas de red: desde los símbolos de los diagramas de red hasta las mejores prácticas

Todos preferimos gráficos, imágenes o cualquier otro tipo de representación visual al texto sin formato.

El texto sin formato no es divertido y no puede retener nuestra atención durante un largo período de tiempo. A veces, también es difícil de entender. Entonces, es obvio que es beneficioso usar diagramas para mostrar relaciones o estructuras complejas.

Y, uno de ellos es un diagrama de red .

No solo ayuda a todos los miembros del equipo a comprender las estructuras, las redes y los procesos; también es útil en la gestión de proyectos, mantenimiento de estructuras de red, depuración, etc.

Los diagramas de red demuestran cómo funciona una red. Esta guía de diagramas de red le enseñará todo lo que necesita saber, desde qué es un diagrama de red hasta sus símbolos y cómo hacerlo.

Creately ofrece herramientas simples para dibujar diagramas de red o simplemente puede seleccionar una plantilla existente.

• • ¿Qué son los diagramas de red?

• • ¿Cuáles son los símbolos utilizados?

• • Términos universalmente aceptados

• • ¿Cuáles son los usos de un diagrama de red?

• • Tipos de diagrama de red

• • ¿Cómo dibujar diagramas de red?

• • Plantillas de diagrama de red

• • Errores comunes a evitar

• Mejores prácticas para dibujar un diagrama de red

¿Qué son los diagramas de red?

Como sugiere el nombre, es una representación visual de un clúster o una pequeña estructura de dispositivos de red. No solo muestra los componentes de esta red, sino que también describe cómo están interconectados.

Si bien los diagramas de red se usaron inicialmente para representar dispositivos, ahora también se usan ampliamente para la gestión de proyectos.

Los diagramas de red pueden ser de dos tipos.

Físico : este tipo de diagrama de red muestra la relación física real entre los dispositivos/componentes que forman la red.

Lógico : este tipo de diagrama muestra cómo los dispositivos se comunican entre sí y la información fluye a través de la red. Se utiliza principalmente para representar subredes, dispositivos de red y protocolos de enrutamiento.

¿Cuáles son los símbolos de diagrama de red utilizados?

Estos son los símbolos comúnmente utilizados en un diagrama de red. Sin embargo, hay muchos otros símbolos que pueden hacer que su diagrama de red sea preciso y claro.

Una vez que selecciona una plantilla de diagrama de red, Creately carga automáticamente los símbolos relevantes junto con los nombres debajo para que sea simple y rápido.

¿No es eso fácil?

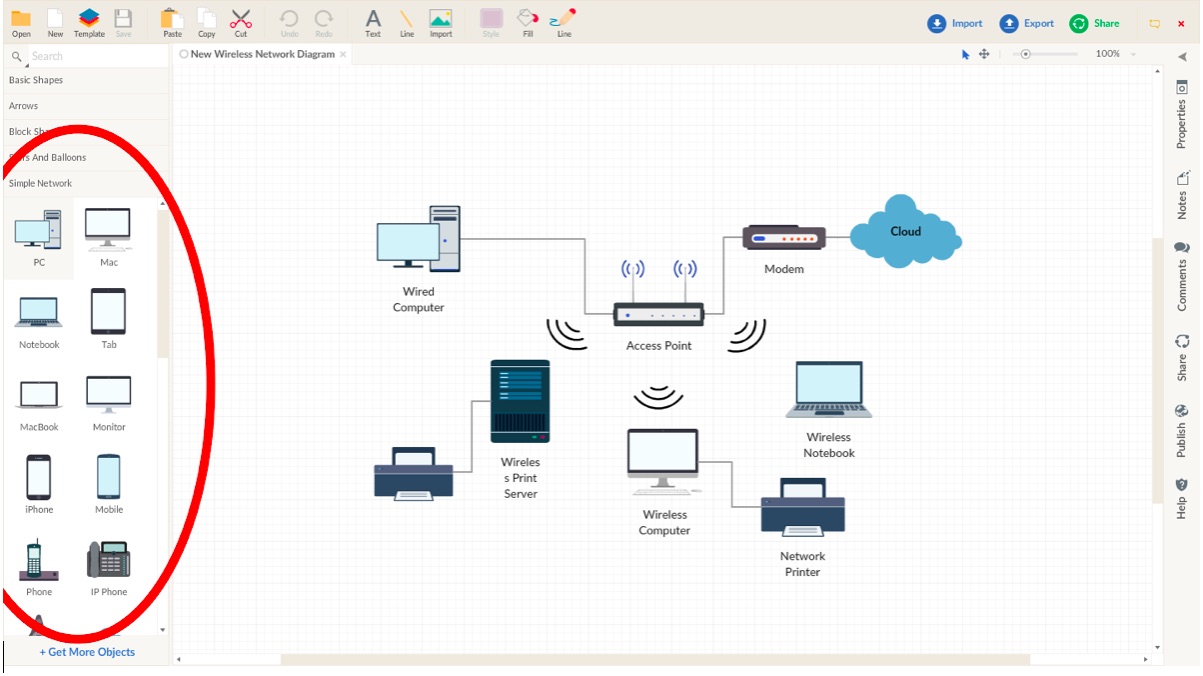

A continuación se muestra la captura de pantalla del panel de Creately y los símbolos están marcados con un círculo rojo como referencia. Todo lo que tiene que hacer es arrastrar y soltar el símbolo y crear su propio diagrama de red.

Términos universalmente aceptados

Hay algunas definiciones utilizadas en los diagramas de red que debe tener en cuenta.

Actividad : Es una operación que comúnmente se representa con una flecha (principalmente para mostrar direcciones) con un final y un punto de partida.

Puede ser de 4 tipos:

La actividad predecesora debe completarse antes del comienzo de otra actividad.

La actividad sucesora no puede iniciarse hasta que se completen las actividades anteriores. Esta actividad sucesora debe ser en sucesión inmediata.

La actividad concurrente debe iniciarse al mismo tiempo.

La actividad ficticia no utiliza ningún recurso pero representa dependencia.

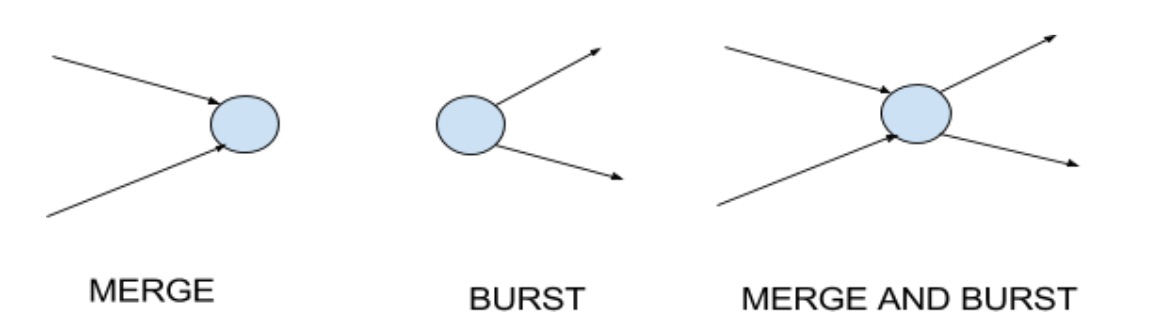

Un evento se representa mediante un círculo (también conocido como nodo ) y denota la finalización de una o más actividades y el comienzo de otras nuevas. Los eventos se pueden clasificar en tres tipos:

El evento de fusión es donde una o más actividades se conectan con el evento y se fusionan.

El evento de ráfaga es cuando una o más actividades abandonan un evento.

El evento Merge and Burst es donde una o más actividades se fusionan y estallan simultáneamente.

La secuencia se refiere a la precedencia de las relaciones entre dispositivos o actividades. Las siguientes preguntas pueden ayudarle a averiguar

• ¿Qué trabajo seguirá o precederá?
• ¿Qué trabajos se pueden ejecutar (o se ejecutarán) al mismo tiempo?
• ¿Qué controla el inicio y el final?

¿Cuáles son los usos de los diagramas de red?

Puede usar diagramas de red para múltiples actividades, incluidas

• Estructuración de la red del hogar o de la oficina
• Comprensión y solución de problemas de errores o errores.
• Mejorar o actualizar una red existente.
• Documentación para incorporación, comunicación, planificación, etc.
• Seguimiento de componentes, dispositivos o trabajos
• Representar el proceso y el paso a seguir durante la implementación de un proyecto.

Tipos de diagramas de red

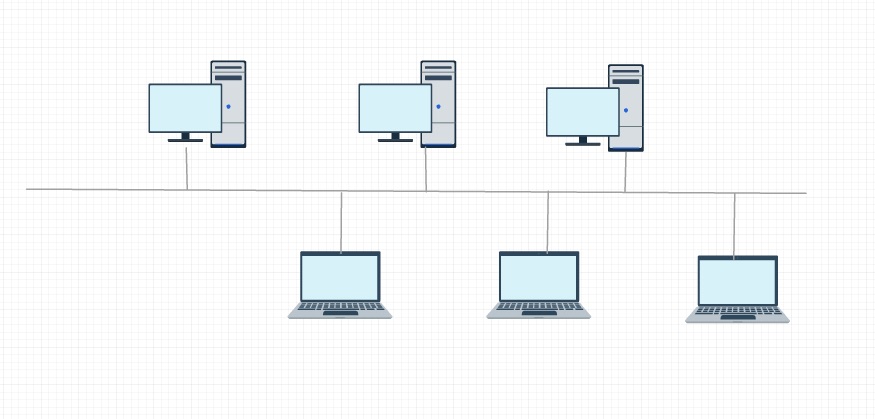

Topología del bus

Estos son los más fáciles de configurar y requerirán una longitud de cable menor que cualquier otra topología. Las computadoras o la red están conectadas a una sola línea (con dos puntos finales) o una red troncal. Por lo tanto, también se conoce popularmente como topología de línea.

Si bien la mayor parte de la topología de bus sería lineal, existe otra forma de red de bus que se denomina "bus distribuido". Esta topología de red conecta diferentes nodos a un punto de transmisión común y este punto tiene dos o más puntos finales para agregar más ramas.

La topología de bus generalmente se usa cuando tiene una red pequeña y requiere conectar dispositivos de forma lineal. Sin embargo, si el autobús (o la línea) se descompone o tiene un error, es difícil identificar el problema y solucionarlo.

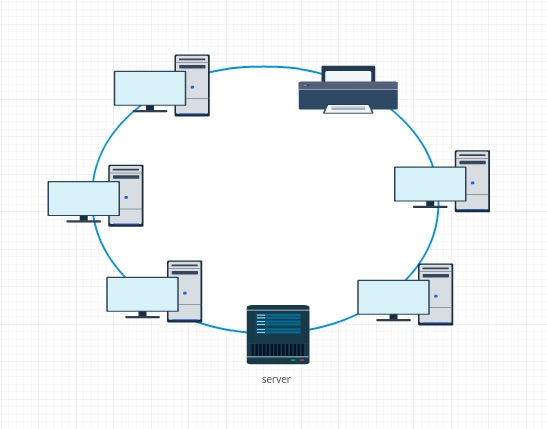

Anillo

Como sugiere el nombre, la red tiene forma de anillo. Cada dispositivo/nodo se conecta exactamente con otros dos hasta que se convierte en un círculo. La información se envía de nodo a nodo (en forma circular) hasta que llega a su destino.

Es fácil agregar o eliminar un nodo de la topología de anillo a diferencia de la topología de bus. Sin embargo, si alguno de los cables se rompe o los nodos fallan, toda la red falla.

Estrella

Cada nodo está conectado por separado e individualmente a un centro, formando así una estrella. Toda la información pasa por el concentrador antes de enviarse al destino.

Si bien la topología en estrella ocupa mucha más longitud de cable que otras, la falla de cualquier nodo no afectará la red. No solo esto, cada nodo se puede desmontar fácilmente en caso de rotura o falla. Sin embargo, si el concentrador falla, la red se detendrá.

Malla

En este tipo de diagrama de red, cada nodo transmite datos para la red. Puede ser de dos tipos: Malla Completa y Malla Parcialmente Conectada.

Si bien cada nodo está conectado entre sí en malla completa; los nodos están conectados entre sí en función de sus patrones de interacción en una malla parcialmente conectada.

Árbol

Es una combinación de topología de bus y estrella.

Cómo dibujar un diagrama de red

Lo mejor es que empieces a trazar el diagrama con papel y bolígrafo. Una vez que lo haya hecho, puede ir a cualquier herramienta de diagramación (como Creately) diseñada para este propósito.

Como se mencionó anteriormente, todo lo que necesita hacer es arrastrar y soltar símbolos, líneas, formas, etc. para representar las conexiones. También puedes seleccionar una de las mil plantillas que tenemos en Creately para ahorrar tiempo y esfuerzo.

Elija la topología de la red : dependiendo de su objetivo final, la topología será diferente. Los diagramas de red para una red doméstica personal son mucho más simples (y, en su mayoría, lineales) en comparación con una red en rack o una red VLAN para la oficina.

Una vez que tenga todos los detalles de las conexiones, dispositivos, etc. que desea, puede comenzar con la herramienta de diagramación.

Con Creately, puede usar una de las múltiples plantillas de diagramas de red disponibles.

Una vez que seleccione una plantilla de diagrama;

• Agregue equipos relevantes (insertando símbolos): como se muestra arriba, Creately carga las formas, herramientas, flechas, etc. relevantes. Puede comenzar insertando computadoras, servidores, enrutadores, firewalls, etc. en la página.
• Etiquete los símbolos/dispositivos: agregue los nombres de los componentes para mayor claridad para cualquier persona que quiera referirse a ellos. Si no desea agregar los nombres (porque quizás se vea desordenado), puede numerarlos y tener un archivo adjunto que describa cada elemento.
• Dibuje líneas de conexión: use líneas y flechas direccionales para representar cómo se conecta cada componente. Consulte la sección de mejores prácticas para comprender cómo se deben dibujar las líneas y las flechas.

Plantillas de diagrama de red

Plantilla de diagrama de red de oficina

Plantilla de diagrama de red VLAN

Plantilla de diagrama de red básica

Ejemplos de diferentes diagramas de red

Errores comunes del diagrama de red

Bucle

Como sugiere el nombre, es una situación en la que terminas haciendo un bucle sin fin en el diagrama de red.

Colgado

Es una situación en la que un evento está desconectado de otra actividad. Mientras una actividad se fusiona con el evento, no hay ninguna actividad que comience o surja de ese evento. Por lo tanto, ese evento se separa de la red.

Ficticio

No existe y es imaginario. Se utiliza en el diagrama de red (generalmente representado por una flecha punteada) para mostrar la dependencia o conectividad entre dos o más actividades.

Por ejemplo, A y B son concurrentes. C depende de A; D depende de A y B. Esta relación se muestra con la ayuda de la flecha punteada.

Mejores prácticas de diagrama de red

Como es el caso con otros diagramas, los diagramas de red tienen algunos símbolos universalmente aceptados. Hay algunas otras cosas que le gustaría hacer para que sea más atractivo, tal vez.

Sin embargo, si planea usar el diagrama para fines oficiales, presentaciones o exhibiciones, etc., siempre es mejor usar símbolos estándar.

Pero, no te enfades. Siempre puede usar los símbolos que desee, pero asegúrese de brindar información de una manera que sea fácil de entender y encontrar.

Algunos otros consejos:

• Evite el uso de flechas que se cruzan entre sí
• Usa flechas rectas
• No representar el tiempo con la longitud de las flechas.
• Utilice siempre las flechas de izquierda a derecha.
• Use maniquíes mínimos (úselo para su borrador si es necesario)
• La red debe tener solo un punto de entrada conocido como evento de inicio y un punto de salida que se conoce como evento final.

¿Cuál es su opinión sobre esta guía de diagramas de red?

Espero que esta publicación (más bien, ¡una guía!) lo ayude a crear diagramas de red increíbles. Son geniales si desea mostrar redes o procesos complicados de una manera más simple.

Si tiene alguna pregunta sobre cómo dibujar diagramas de red o alguna sugerencia para mejorar esta guía, continúe y deje un comentario.
