Cara Cepat Mendesain Diagram Arsitektur AWS
Diterbitkan: 2016-06-17Diagram arsitektur AWS digunakan untuk menjelaskan desain, topologi, dan penerapan aplikasi yang dibangun di atas solusi cloud AWS.
Meskipun diagram arsitektur sangat membantu dalam mengkonseptualisasikan arsitektur aplikasi Anda sesuai dengan layanan AWS tertentu yang akan Anda gunakan, diagram juga berguna saat membuat presentasi, whitepaper, poster, dasbor, dan materi teknis lainnya.
Berikut adalah beberapa contoh diagram arsitektur AWS yang berguna yang telah dirancang Creately untuk membuat proses perancangan aplikasi Anda menjadi lebih mudah. Cukup klik template yang memenuhi persyaratan Anda untuk memodifikasinya secara online.
Tercantum di bawah ini adalah contoh diagram arsitektur AWS dalam posting ini;
- Diagram AWS VPC dengan Subnet Publik dan Pribadi
- Pernis Dibalik Router Amazon 53
- Arsitektur HA Tingkat Tinggi untuk Instans VPN
- Arsitektur Layanan Penyeimbangan Beban Elastis
- Arsitektur Referensi dengan Konfigurasi Amazon VPC
- Beberapa Koneksi VPN
- Menjalankan Stack di VPC
- Arsitektur Aplikasi Web 3-Tier Auto-Scalable
- Arsitektur HA Tingkat Tinggi untuk Instans VPN 2
- Pernis di belakang Proxy Terbalik
Untuk membuat Arsitektur Azure, gunakan alat diagram arsitektur Azure
Diagram arsitektur VPC AWS dengan Subnet Publik dan Pribadi
Template ini mewakili skenario yang menyertakan VPC atau cloud pribadi virtual dengan subnet publik dan subnet pribadi. Jika Anda berencana untuk menjalankan aplikasi web yang menghadap publik dengan server back-end yang tidak dapat diakses publik – misalnya situs web multi-tingkat – template ini akan ideal untuk mengomunikasikan desain aplikasi Anda. Klik gambar untuk membuat perubahan yang diperlukan secara online.
Pernis Dibalik Router Amazon 53
Template ini menjelaskan arsitektur implementasi Varnish di Amazon Web Service Cloud. Varnish adalah akselerator aplikasi web yang digunakan untuk cache halaman dan pengiriman lebih cepat. Mulailah dengan template ini untuk merencanakan arsitektur penerapan Varnish Anda sendiri di AWS.

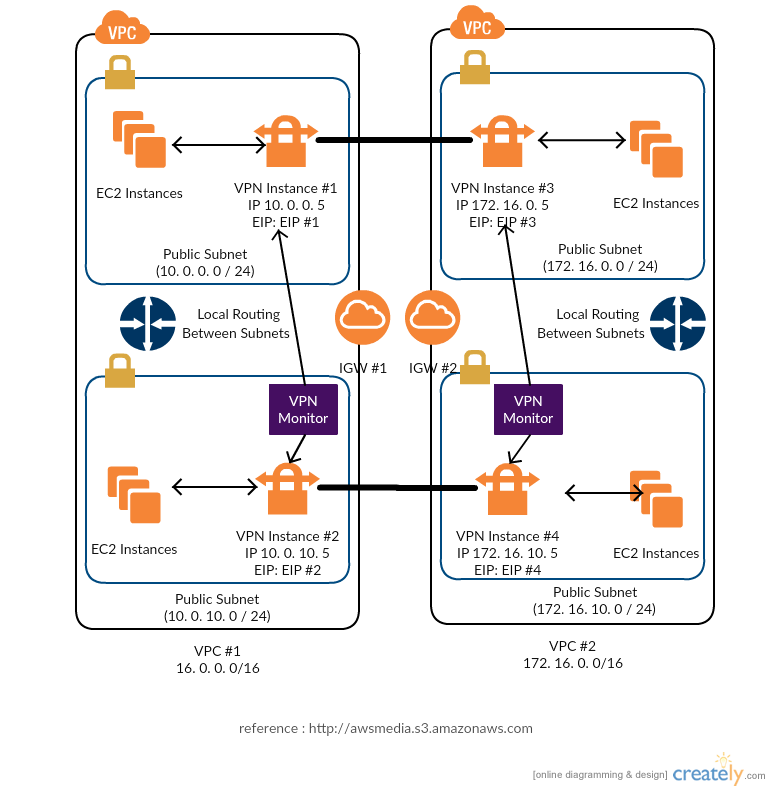

Arsitektur HA Tingkat Tinggi untuk Instans VPN
Template diagram ini menjelaskan arsitektur HA tingkat tinggi untuk instans VPN. Untuk membuat koneksi VPC yang sepenuhnya redundan antara VPC di dua wilayah, Anda perlu menyiapkan dan mengonfigurasi 4 instans VPN dan memantaunya untuk melacak kesehatan koneksi VPN. Klik pada gambar untuk memodifikasi template ini secara online atau mengunduhnya.
Arsitektur Layanan Penyeimbangan Beban Elastis
Ini adalah arsitektur layanan Elastic Load Balancing. Di sini ada dua sumber daya; penyeimbang beban dan layanan pengontrol. Sementara penyeimbang beban memantau lalu lintas dan menangani permintaan yang masuk melalui internet, layanan pengontrol memantau penyeimbang beban dan memastikan bahwa penyeimbang beban berjalan dengan benar. Klik pada gambar untuk menggunakannya sebagai template atau memodifikasinya secara online.
Arsitektur Referensi dengan Konfigurasi Amazon VPC
Diagram arsitektur AWS ini menjelaskan konfigurasi grup keamanan di Amazon VPC terhadap serangan refleksi di mana penyerang jahat menggunakan layanan UDP umum untuk mendapatkan volume lalu lintas yang besar dari seluruh dunia. Melalui konfigurasi kelompok keamanan tersebut, serangan ini dapat dideteksi dan dimitigasi dengan mudah. Klik gambar untuk menggunakan template AWS ini sebagai template.
Beberapa Koneksi VPN
Diagram template AWS ini menggambarkan beberapa koneksi VPN. Meskipun VPC memiliki gerbang virtual pribadi terlampir, jaringan Anda memiliki gerbang pelanggan yang perlu dikonfigurasi untuk mengaktifkan koneksi VPN. Klik pada gambar untuk mulai mengedit segera.
Menjalankan Stack di VPC
Template diagram AWS di bawah ini menunjukkan konfigurasi VPC untuk tumpukan server aplikasi AWS OpsWorks. Beberapa komponen disertakan dalam VPC ini; subnet, gateway internet, load balancer, dan NAT. Klik pada gambar untuk mengubah diagram sesuai dengan kebutuhan Anda.

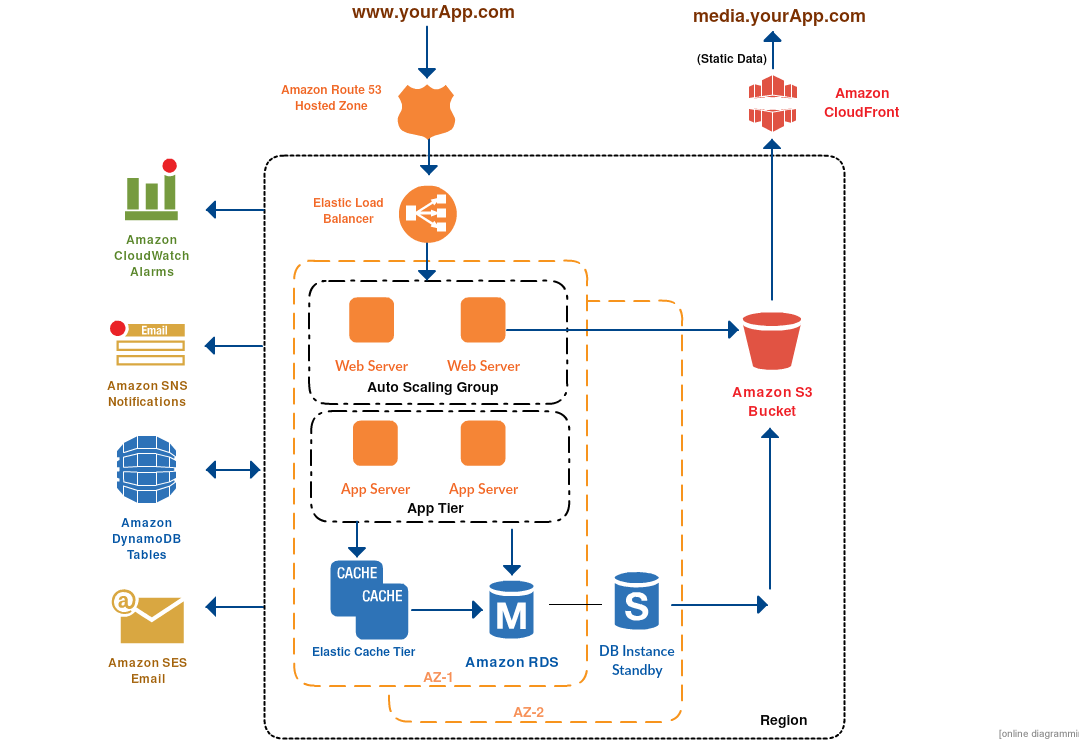

Arsitektur Aplikasi Web 3-Tier Auto-Scalable
Ini adalah arsitektur aplikasi web 3 tingkat yang dapat diskalakan secara otomatis. Tulang punggung jaringan inti, lapisan distribusi dan lapisan akses ditampilkan di sini. Anda dapat mengklik gambar dan mengedit template secara online sesuai dengan kebutuhan Anda.
Arsitektur HA Tingkat Tinggi untuk Instans VPN 2
Template diagram di bawah ini adalah desain HA untuk komponen VPC jaringan. Seperti pada contoh template ke- 3 , template ini juga menunjukkan pengaturan dan konfigurasi instance VPN, meskipun hanya ada 2 instance di sini. Untuk membuat koneksi VPN yang sepenuhnya redundan, kedua instans ini perlu dipantau untuk melacak kesehatan koneksi VPN. Klik pada gambar untuk mengedit template ini secara online.
Pernis di belakang Proxy Terbalik
Ini adalah contoh template AWS lain dari arsitektur penerapan Varnish di cloud Amazon Web Services. Di sini Varnish Page Cache ditempatkan di belakang Proxy Terbalik. Klik pada gambar untuk mulai mengedit template sesuai keinginan.
Contoh & Template Diagram Arsitektur AWS Lainnya
Creately menawarkan alat yang mudah digunakan termasuk 100+ ikon diagram AWS dan banyak template untuk membantu Anda mulai menggambar diagram arsitektur AWS Anda segera. Kami terus memperbarui komunitas diagram kami, jadi pastikan untuk sering mengunjunginya untuk menemukan contoh diagram arsitektur AWS baru untuk diagram arsitektur.
