类图模板即时创建类图

已发表: 2014-06-06

世界各地都在使用类图来快速了解系统。它通过显示系统的类、这些类的属性和操作以及这些类之间的关系来描述系统的结构。

下面添加的类图模板涵盖了世界各地的大多数系统。如果您的系统不存在，您可以找到相关的系统并对其进行修改以满足您的需要。修改总是比从头开始绘制更容易。

类图是面向对象系统的主要构建块。您可以在我们的 UML 类图终极指南文章中阅读更多关于类图的信息。下面显示的所有类图都可以下载为图像或使用我们的图表工具在线修改。

银行系统类图模板
汽车租赁系统的类图模板
课程注册类图模板
员工管理类图模板
航班预订系统类图模板
医院管理类图模板
酒店管理系统类图模板
图书馆管理类图模板
铁路预约系统类图模板
高校管理系统类图模板
销售点系统的类图模板
快递管理系统类图模板
学校管理系统类图模板
在线考试系统类图模板
在线巴士预约系统类图模板
在线医疗诊所系统类图模板
机场安检和值机的类图模板
库存管理系统的类图模板
在线购物系统类图模板
在线电影预订类图模板

银行系统的类图模板

这是一个类图模板，它说明了银行管理系统的结构，有 4 个类，每个类都有可见性和验证。现实世界的银行系统远比这复杂，但是这个类图是一个很好的起点。这非常类似于 ATM 机、柜员等的类图模板。

银行系统类图模板（点击图片在线修改）

汽车租赁系统的类图模板

此模板显示汽车租赁系统的类图。由于这远不及银行系统，因此非常接近现实世界的场景。您可以根据需要修改和扩展图表。只需单击图像即可将其用作模板。

租车系统类图模板（点击图片在线修改）

课程注册的类图模板

另一个非常流行的类图场景是学生注册系统。这在软件工程课程中很流行，因为学生可以轻松地与系统相关联。一个典型的学生注册系统将有比这更多的课程，但这是一个非常好的入门模板。学院管理、学校注册是与这个类图紧密匹配的其他几个场景。

课程注册系统类图模板（点击图片在线修改）

员工管理类图模板

现在我们转向一个更复杂的类图。该模板适用于员工管理系统，非常接近真实世界的场景。但由于不同的公司有不同的政策，这将因公司而异。只需单击图像即可根据您的规格进行修改。

人力资源系统、集团管理系统、工资管理系统是与此模板非常相似的其他一些系统。

员工管理系统类图模板（点击图片在线修改）

航班预订系统的类图模板

机票预订系统的类图模板如下所示。现实世界的系统肯定会比这更复杂，但所有基本操作都包含在此图中。

航班预订系统、航空公司预订系统、机票预订系统、巴士预订系统是可以使用此模板涵盖的其他一些场景。

航班预订系统类图模板（点击图片在线修改）

医院管理类图模板

类图有时可以以更加丰富多彩和有趣的方式呈现给观众，如下面的医院管理类图模板所示。点击图片在线编辑。

医院管理系统类图模板（点击图片在线修改）

酒店管理系统的类图模板

酒店管理系统的 UML 类图如下所示。系统中涉及的各种类是：

课程：接待员、客房、顾客、账单、食品、库存、厨师、经理

点击图片在线编辑

酒店管理系统类图模板（点击图片在线修改）

图书馆管理系统的类图模板

图书馆管理系统的类图模板。点击图片在线修改

图书馆管理系统类图模板（点击图片在线修改）

铁路预订系统的类图模板

铁路预订系统的类图模板。您还可以将此模板用于公共汽车、出租车、公共交通等。单击图像以使用我们的在线图表软件进行修改。

铁路预约系统班图模板（点击图片在线修改）

大学管理系统的类图模板

大学管理系统的类图模板。涉及管理、学生、教师、班级、学科、部门和试卷等各种班级。点击图片在线编辑。

高校管理系统类图模板（点击图片在线修改）

销售点系统 (POS) 的类图模板

下面的类图显示了一个销售点系统。每个类别代表零售交易中涉及的不同阶段。 POS 的类别可能会根据不同的零售情况及其特定要求而有所不同。您可以单击下面的图像根据需要进行修改。

销售点系统（POS）类图模板（点击图片在线修改）

快递管理系统的类图

下图描述了一个快递管理系统的类图。涉及的各种类别是所有者、特许经营权持有人、客户和员工。像这样的系统可用于与快递管理系统相关的日常活动，例如预订快递、维护中心详细信息等。

快递管理系统类图（点击图片在线修改）

学校管理系统的类图模板

这个类图模板是一个学校管理系统。像这样的模板也可以用来描绘其他机构的管理系统，但是所涉及的各种类别可能会发生变化，并且图表可能会根据不同的组织而变得更加复杂。

学校管理系统类图模板（点击图片在线修改）

在线考试系统的类图模板

下图是一个在线考试系统的类图模板。类不必总是简单明了；您可以为它们添加颜色以使它们对观众更具吸引力。

在线考试系统类图模板（点击图片在线修改）

在线巴士预订系统的类图模板

这是一个在线巴士预订系统的类图模板。像这样的模板也可用于表示铁路预订系统、出租车等。单击图像可根据您的要求进行修改。

在线公交预约系统类图模板（点击在线在线修改）

在线医疗诊所系统类图模板

这个类图模板显示了一个在线医疗诊所系统。医生、患者、工作人员、接待员和医学是该图中表示的各种类别。单击图表以编辑模板。您还可以根据需要选择不同的颜色主题。

在线医疗诊所系统类图模板（点击图片在线修改）

机场安检和值机的类图模板

这个简单的类图模板展示了机场安检和值机系统。像这样的模板可用于表示不同公共场所（如主要火车站等）的类似安全和登记系统。

机场安检和值机类图模板（点击图片在线修改）

库存管理系统的类图模板

这是库存管理系统的类图模板。像这样的系统可用于跟踪库存水平、订单、销售交付等。

库存管理系统类图模板（点击图片在线修改）

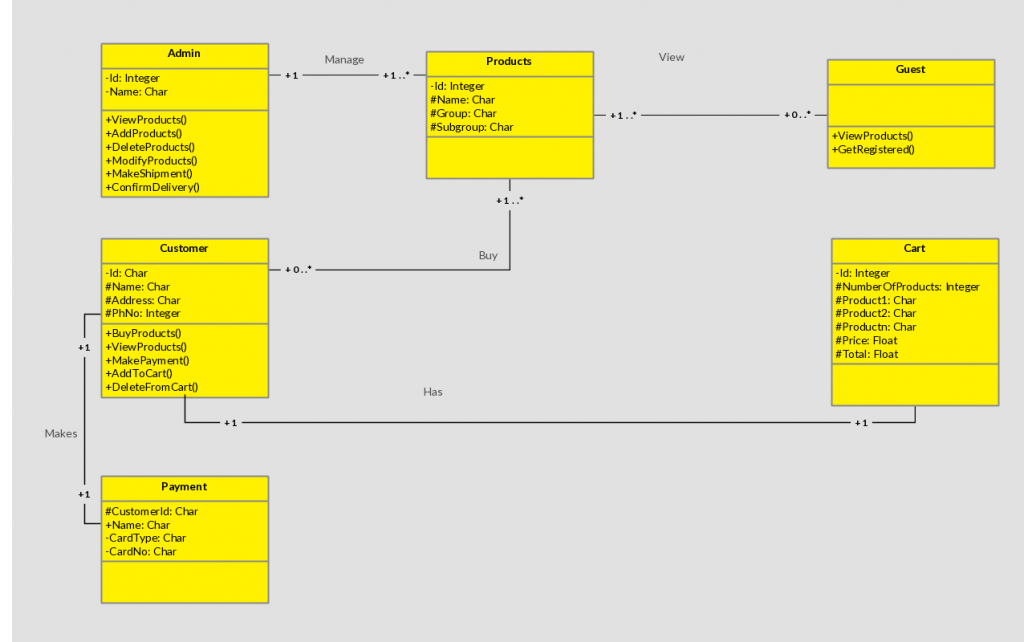

在线购物系统的类图模板

下面的类图描绘了一个在线购物系统。可以根据您正在构建的在线商店的类型添加更多类。单击图像以根据需要编辑模板。

网上购物系统类图模板（点击图片在线修改）

在线电影票预订类图模板

这个代表在线电影票预订系统的类图模板与我们讨论过的其他在线预订系统有些相似。根据需要单击图像进行编辑。

在线电影票预订类图模板（点击图片在线修改）

上面列出了一些广泛使用的类图示例。在我们的图表社区中探索更多类图示例。利用这些类图模板来减少绘图时间。
