终极流程图教程（带示例的完整流程图指南）

已发表: 2017-07-11

所以你想学习流程图？好吧，这个流程图教程将教你所有你需要知道的。它将涵盖流程图的历史、流程图符号、如何创建流程图、流程图最佳实践，我们还包括一个部分来回答有关流程图的常见问题。最重要的是，您可以使用我们的流程图软件来绘制它们。

Creately 已经有一些非常棒的文章和视频，涵盖了与流程图相关的各种内容，例如流程图符号的含义、如何在流程图中使用泳道、流程图最佳实践、案例研究等等。

流程图教程

这篇博文将简单地收集所有信息并以合乎逻辑的方式呈现。我添加了指向不同部分的链接，以便于导航。点击相关链接快速阅读相关章节。

流程图的历史
流程图符号含义
如何绘制流程图
流程图模板和示例
流程图最佳实践
绘制流程图时常犯的错误
流程图案例研究
对流程图指南的反馈

流程图的历史

Frank Gilberth 在 1921 年引入了流程图，一开始它们被称为“过程流程图”。 Allan H. Mogensen 因培训业务人员如何使用流程图而受到赞誉。维基百科对流程图的历史有很好的总结，在这个 wiki 部分阅读更多内容。

流程图符号

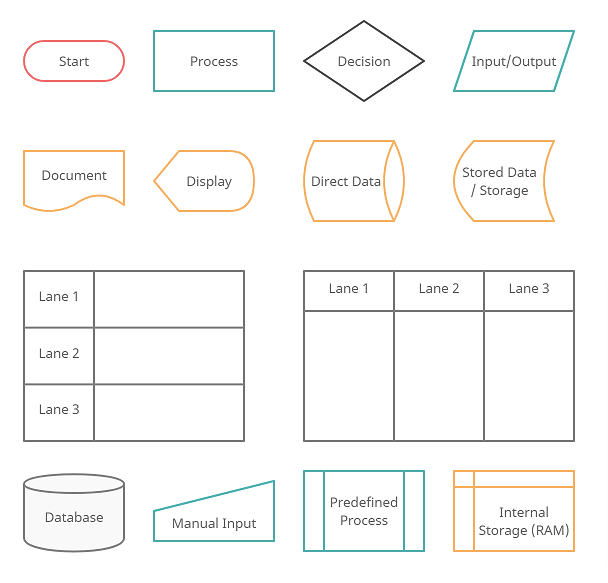

那么流程图中使用的不同符号是什么？大多数人只知道流程和决策块等基本符号。但是还有更多符号可以使您的流程图更有意义。上图显示了所有标准流程图符号。

流程图中最常用的符号是矩形。矩形代表一个过程、操作或任务。下一个最常见的符号是用于表示决定的菱形。

通过以下列表，您可以找出最常用的流程图符号以及鲜为人知的符号。所有这些形状都在 Creately 中可用，您可以尝试演示或查看一些流程图示例以获取更多上下文。

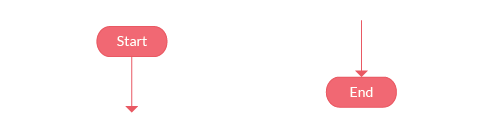

终端/终结者

终结符显示您的流程开始或结束的位置。您可以在终结符形状内使用“开始”、“开始”、“结束”等词，以使事情更加明显。

流程/矩形

流程图流程形状用于表示流程、操作步骤或操作。虽然这些是用矩形描绘的，但矩形中的文本主要包括一个动词。例如，“编辑视频”、“重试”、“选择您的计划”.n'。

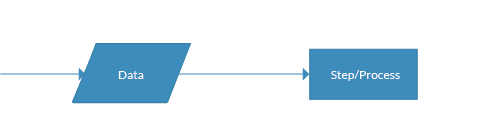

数据 (I/O)

Data 对象，通常称为 I/O 形状，显示流程的输入和输出。这采取平行四边形的形状。

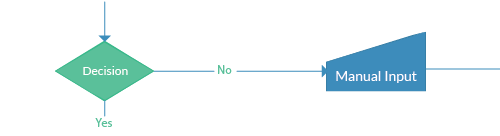

决定/有条件

决策形状表示为菱形。此对象始终在流程流中用于提出问题。而且，问题的答案决定了从钻石中射出的箭头。这个形状非常独特，有两个箭头从里面出来。一个从底部点对应于是或真，一个从右/左点对应于否或假。应始终对箭头进行标记以避免工艺流程中的混淆。

文档

文档对象是一个带有波浪状底面的矩形。此形状用于表示流程流中的文档或报告。

存储数据

这是过程流中使用的通用数据存储对象，与也可以存储在硬盘驱动器、磁带、存储卡或任何其他存储设备上的数据相反。

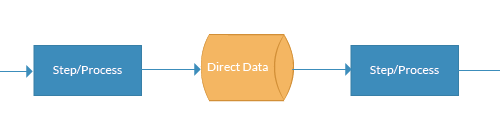

直接数据

流程流中的直接数据对象表示可以直接访问的存储信息。此对象代表计算机的硬盘驱动器。

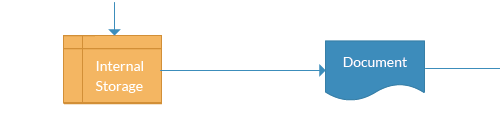

内部存储器

这是编程流程图中常见的一种形状，用于说明存储在内存中的信息，而不是文件中的信息。这种形状通常被称为早期计算机的磁芯存储器，或者我们今天所说的随机存取存储器 (RAM)。

顺序访问

这个物体的形状是一卷磁带。它表示存储在序列中的信息，例如磁带上的数据。

手动输入

该对象由一个顶部从左到右向上倾斜的矩形表示。手动输入对象表示提示用户输入必须手动输入系统的信息的操作。

子程序/预定义过程

这个形状有两个名字——“子程序”或“预定义过程”。如果您在软件程序流程图中使用此对象，则它称为子例程。这允许您编写一个子例程，并在代码中的任何位置尽可能频繁地调用它。

同一对象也称为预定义进程。这意味着必须已经绘制了预定义流程的流程图，您应该参考流程图以获取更多信息。

尽管这些是大多数流程图软件中可用的标准符号，但有些人确实使用不同的形状来表示不同的含义。最常见的例子是使用圆圈来表示开始和结束。本流程图教程中的示例将使用标准符号。

如何绘制流程图

怎么画流程图？好吧，我们的流程图工具是一个很好的起点。但在直接使用该工具之前，我们先来看看一些基础知识。

有四种主要类型的流程图。文档流程图、系统流程图、数据流程图、程序流程图。不是每个人都同意这种分类，但绘制流程图的核心原则保持不变。绘制流程图时需要考虑一些事项，在开始之前查看绘制流程图的 6 个有用技巧。

如果您正在绘制包含许多责任方的流程图，您可以使用泳道将它们组合在一起。泳道是一种强大的技术，可以增加流程图的可读性，因此您应该根据情况使用它们。阅读如何使用跨职能流程图进行规划，以了解有关流程的更多信息。

下面的视频展示了如何使用 Creately 绘制流程图。它使用起来非常简单，一键创建和连接也可以帮助您更快地绘制它们。您可以从库中拖放符号或通过图像搜索将图像拖到图表中。

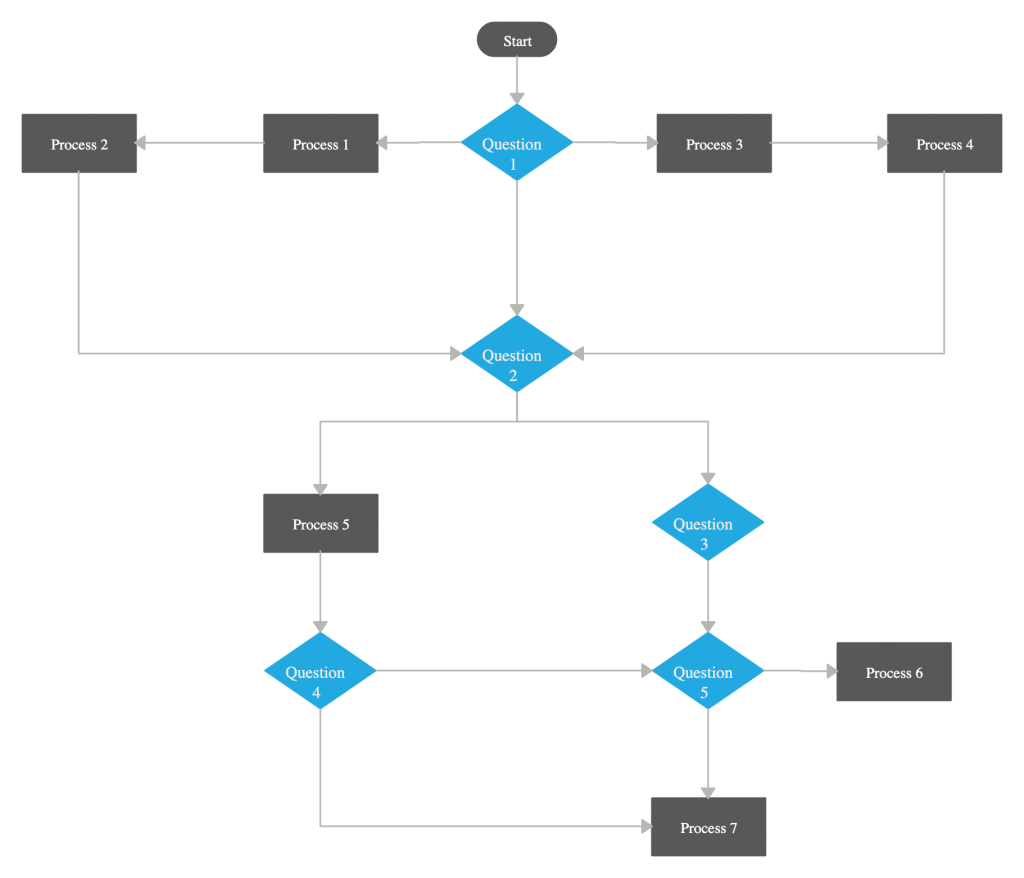

流程图模板和示例

虽然您可以从头开始绘制流程图，但使用模板要容易得多。它们可以帮助您减少错误并提醒您要遵循的最佳实践。如果您想使用现成的模板，请转到流程图示例部分，然后单击最适合您的流程图。单击图像后的模板中的使用，您就可以绘制流程图了。

以下是用户可用的数百个流程图模板中的两个模板。单击其中任何一个以立即开始绘制流程图。

流程图最佳实践

您可以做一些事情来使您的流程图被普遍接受。你可以做一些事情来让它在视觉上取悦他人。

如果您打算分享您的流程图或希望在演示文稿等中使用它，那么使用标准符号是明智的。但是，重要的是要记住，这个想法是以易于理解的方式提供信息。只要观众能够理解，使用替代图像代替文档符号是完全可以接受的。

保持箭头流向一侧，使用相同大小的符号，命名决策块、流程、箭头等，您可以做一些事情来使其变得更好。常见错误部分详细介绍了这些实践中的大部分。

轻松规划任何流程、工作流程或系统。专用的形状库、拖放界面和强大的图表，用于超快速绘图。

创建流程图

绘制流程图时常犯的错误

本节重点介绍绘制流程图时常犯的错误。这里提到的一些事情是为了让它更好看和更容易理解，没有它们在你的流程图中不会出错。由于有两篇文章深入介绍了这些错误，我将从本流程图教程中链接到它们。

使用流程图会无意中犯的 15 个错误（第 1 部分）

使用流程图会无意中犯的 15 个错误（第 2 部分）

有效使用流程图——案例研究

没有一些案例研究，流程图教程是不完整的。以下是流程图如何帮助您做出决策的三个案例研究和真实示例。

为您的业务提供的十个流程图创意——如何使用流程图来制定业务决策和优化当前的业务流程
使用流程图分析销售漏斗 - 如何使用流程图分析 Google 分析销售漏斗。
Flutterscape 案例研究——我们的一位客户如何使用流程图来增强他们的流程。

关于流程图的常见问题

这篇文章的评论部分充满了问题。请注意，我不会为特定场景绘制流程图。下面我回答了一些最常见的问题。

Q 01 : 流程图中的子流程是什么？

回答：有时为了清晰起见，复杂的流程会分解成更小的子流程。因此，流程图可以指向其流程中的不同子流程。预定义的流程符号用于显示此类子流程。

Q 02 ：计算机编程中如何使用流程图？

答：一个计算机程序由许多进程和流程组成。流程图用于可视化流程并使非技术人员可以理解它们。它们还用于可视化算法和理解编程中使用的伪代码。

对流程图教程的评论和反馈

我希望这个流程图教程能帮助你设计出很棒的流程图。流程图是一种以简单易懂的方式呈现复杂流程的好方法，它们在世界各地的许多行业中都有使用。如果您对绘制流程图有任何疑问或有任何改进这篇文章的建议，请随时在评论部分提及。
